Nachhaltiger mobil Tragfähige Kunststoffstrukturen aus dem 3D-Drucker

Anbieter zum Thema

Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWU

SAB Bröckskes GmbH & Co KG

MPDV Mikrolab GmbH

SMC Deutschland GmbH

Bei der Verarbeitung von Kunststoffgranulat ist es nun möglich, Produkte sehr belastbar auszulegen und sie auch noch wirtschaftlich herzustellen, was auch in geschlossenen Stoffkreisläufen klappt ...

Batterieelektrisch betriebene Fahrzeuge gelten als gute Möglichkeit, um Emissionen zu vermeiden. Das Mehrgewicht der Hochvoltspeicher geht jedoch auf Kosten der erlaubten Zuladung, wenn es sich etwa um Nutzfahrzeuge handelt. Die Möglichkeiten des Leichtbaus mit Kunststoffen, können da aber was bringen. Deshalb hat das Fraunhofer IWU und die Mosolf Special Vehicles einen smarten Vorschlag in petto, wie gleichzeitig Gewicht reduziert und dennoch der Bauraum von Fahrzeugen optimal ausgenutzt werden könnte. Und zwar durch ein 3D-gedrucktes Heckregal. Am Beispiel des Mercedes Vito für den Polizeibedarf lassen sich so im Vergleich zum bisherigen Nachrüstsystem einschließlich der Beschläge rund 26,5 Kilogramm einsparen, betonen die Projektpartner. Aber auch ein leichtgewichtiger Lastenroller wurde so ins Leben gerufen.

Schichtweise zum belastbaren Kunststoffteil

Für die Herstellung des Regals und der Rahmenkonstruktion des Rollers kam die sogenannte SEAM-Technik zum Einsatz. Das Akronym steht für Screw Extrusion Additive Manufacturing. Der Druckprozess erfolgt, indem über eine modifizierte Extruderschnecke das thermoplastische Kunststoffgranulat in den Extruder eingezogen und dabei aufgeschmolzen wird – soweit kennt es der Kunststofffachmann. Dabei kann ein Materialaustrag von bis zu 10 Kilogramm pro Stunde erreicht werden. Die Kunststoffschmelze wird aber anschließend schichtweise auf einer Bauplattform abgelegt. Durch den kontinuierlichen Ablageprozess ist die Fertigung großvolumiger, belastbarer Bauteile möglich, wie es dazu heißt. SEAM trage außerdem zur Kreislaufwirtschaft bei, weil für den Druck auch Rezyklate nutzbar sind.

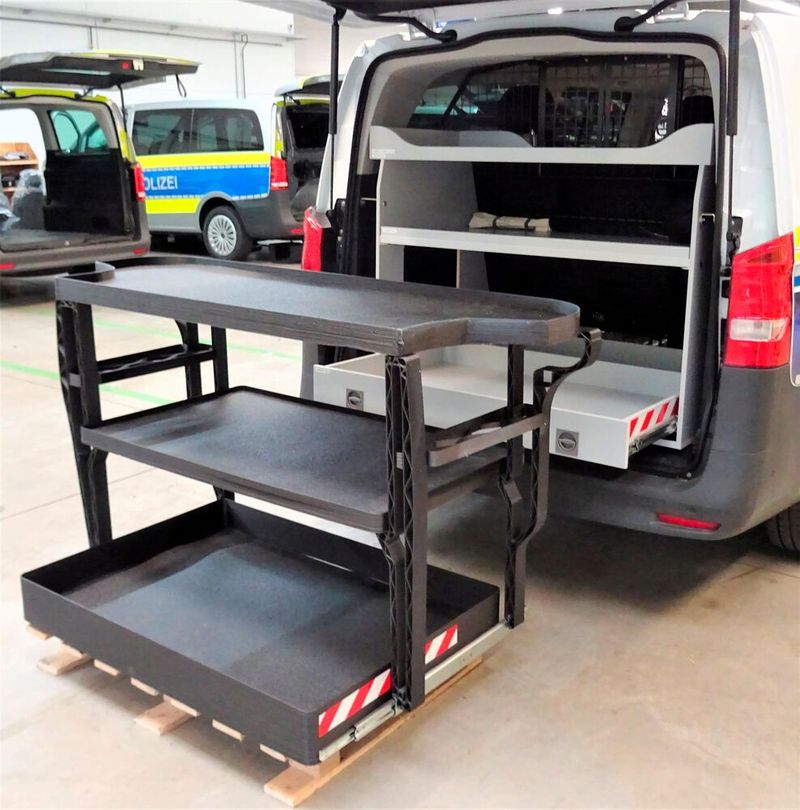

Polizeieinsatz mit flexiblem Leichtbauregal

Dabei bleibe die Nutzlast des per SEAM gedruckten Regalsystems voll erhalten und auch beim neuen Leichtbauregal darf die untere Schublade mit bis zu 100 Kilogramm belastet werden. Zur Belastungsfähigkeit komme der flexible Einsatz des Systems, weil die Ausrüstung für die Beamten zunehmend schwerer werde. Ballistische (kugelsichere) Schutzschilde gehören etwa dazu. Dennoch muss die Nutzung im Verkehr- oder Streifendienst und auch bei Großveranstaltungen als Mannschaftstransporter möglich sein. Das neu entwickelte Regal schmiegt sich deshalb vollständig an die Fahrzeughaut an und erfordert dafür keine zusätzlichen Versteifungen oder Befestigungen. Der Heckbereich kann noch gut genutzt werden. In den oberen Fächern finden sogar mehr Gegenstände Platz als bisher, weil die Ablagefläche um rund 8 Prozent vergrößert werden konnte, wie es weiter heißt. Selbstverständlich sei das Regal auch genauso sicher wie die Standardausführung.

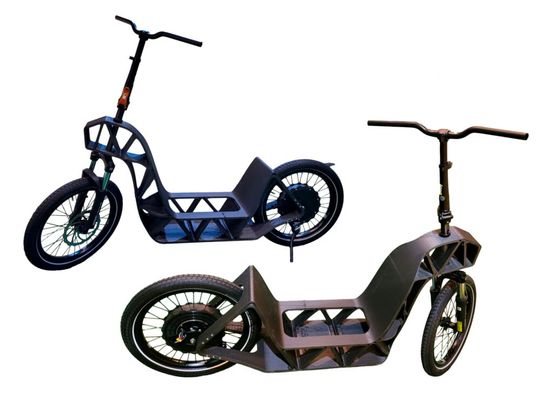

Leichter Kunststoffrahmen ersetzt Stahlkonstruktion

Auch Lastenroller mit elektrischem Antrieb werden künftig eine wichtige Rolle für den emissionsfreien Kurzstreckentransport spielen, glauben die Chemnitzer Forscher. Denn das eingesparte Fahrzeuggewicht erlaubt mehr Zuladung. Allerdings darf die Sicherheit durch den Leichtbau dabei nicht geschmälert werden. Ganz ähnlich wie beim Heckregal aus dem SEAM-Drucker ersetzt im Projekt Dynalight deshalb eine robuste Kunststoffkonstruktion das bisherige Konzept. Der bisherige Rahmen des sogenannten Innvelo-Cargo-Scooters der Chemnitzer Forschungseinrichtung ICM bestand vorher aus Stahl, wie man erfährt.

Der neue Kunststoffrahmen spart aber nun rund 10 Prozent Gewicht und auch noch Kosten. Auch sei der neue Rahmen genauso praktisch wie der alte, denn Lieferdienste könnten auf dem Gepäckträger eine Getränkekiste oder eine Thermobox sicher abstellen. Einschließlich des Fahrers trage der Roller etwa 200 Kilogramm Nutzlast. Die Partner im Projekt Dynalight sind das Institut Chemnitzer Maschinen- und Anlagenbau e.V, die ICM Chemnitz und Sauer Creations.
