I4.0-Showcase auf der EMO 2017

Mit wenig Aufwand zu mehr Overall Equipment Effectiveness

| Redakteur: Jürgen Schreier

Connected Automation ohne Grenzen zeigt die Bosch Rexroth auf der Werkzeugmaschinenmesse EMO 2017. Der Automatisierer vernetzt unter anderem zwei Messemaschinen und eine Produktivanlage des Rundtaktmaschinenherstellers Pfiffner.

Firmen zum Thema

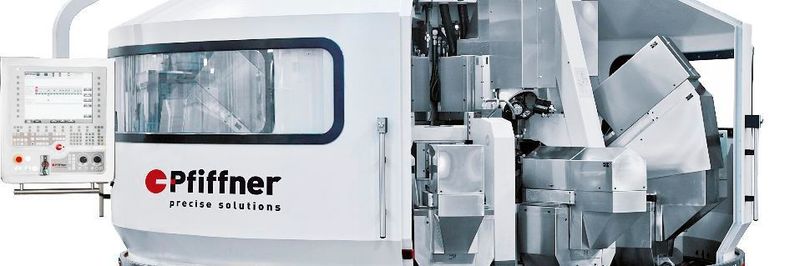

Der Industrie-4.0-Showcase auf der EMO 2017 vernetzt unter anderem zwei Messemaschinen und eine Produktivanlage des Rundtaktmaschinenherstellers Pfiffner.
Der Industrie-4.0-Showcase auf der EMO 2017 vernetzt unter anderem zwei Messemaschinen und eine Produktivanlage des Rundtaktmaschinenherstellers Pfiffner.
( Bild: K.R. Pfiffner AG )

Auf der EMO 2017 veranschaulicht Bosch Rexroth im Rahmen einer Industrie-4.0-Demonstration, wie Werkzeugmaschinenhersteller mit vergleichsweise einfachen Mitteln die Overall Equipment Effectiveness (OEE) ihrer Lösungen steigern können. Dazu benötigt werden folgende Tools: IoT Gateway, Data Analytics Server und Bosch IoT Cloud.

Showcase vernetzt Messmaschinen und Rundtaktautomaten

Der neue Industrie-4.0 Showcase vernetzt unter anderem zwei Messemaschinen und eine Produktivanlage des Rundtaktmaschinenherstellers Pfiffner. Dabei wird demonstriert, dass „Connected Automation“ keine technologischen Grenzen kennt. Denn im Rahmen des I4.0_Showcase vernetzt Bosch Rexroth nicht nur die elektrischen Komponenten der Maschinen, sondern auch Hydraulik und Lineartechnik. Die maßgebliche Software für zustandsbasierte Überwachung und Wartung bilden der neue Data Analytics Server (DAS) sowie das IoT Gateway. Eine sichere Verbindung zur Bosch IoT Cloud ermöglicht ein standortübergreifendes Performance Monitoring.

Data Analytics Server sammelt in Echtzeit relevante Betriebsdaten

Die drei vernetzten RT- und PT-Rundtaktmaschinen von Pfiffner sind für die Massenfertigung ausgelegt und werden vom individuell skalierbaren CNC-System IndraMotion MTX advanced gesteuert. Der auf einem gängigen Industrie-PC installierte Data Analytics Server sammelt in Echtzeit wichtige Daten wie Betriebsmodus, Zykluszeit, Stückzähler oder Motortemperatur. Zur Kommunikation mit den Maschinen und den übergeordneten IT-Systemen nutzt der Data Analytics Server das OPC UA Protokoll.

Am EMO-Stand von Bosch Rexroth sammelt zudem das IoT Gateway Sensor- und Maschinendaten für den I4.0-Showcase. Mit diesem kosteneffizienten Tool lassen sich insbesondere Bestandsanlagen ohne Eingriff in die Automatisierungsinfrastruktur transparent machen. Neben dem DAS unterstützt das IoT Gateway auf der Auswertungsebene auch zahlreiche Cloud-Services.

DAS analysiert Zustand und Nutzung der Maschinen

In einem am Stand ausgestellten Maschinenmodul von Pfiffner mit IndraMotion MTX advanced Steuerung liefert ferner der via Sercos angebundene IndraDrive-Spindelantrieb von Bosch Rexroth Echtzeitdaten an den Data Analytics Server, ebenso das mittels PROFINET angesteuerte Kompaktaggregat CytroPac. Erfasst werden Drehzahl und Druck, Ölstand, Öltemperatur und Filterzustand.

Auf Basis aller gesammelten Daten berechnet, analysiert und visualisiert der DAS im Rahmen der Live-Demo den Zustand und die Nutzung der Maschinen. Die lokal gespeicherten Daten stehen dem Maschinenhersteller bei Bedarf ferndiagnostisch zur Weiterentwicklung und gezielten Fehlersuche zur Verfügung - insbesondere um die mit dem Endanwender vertraglich zugesicherte Produktivität sicherzustellen.

Production Performance Manager analysiert in die Cloud gestreamte Daten

Für das standortübergreifende Performance Monitoring streamt der DAS vorverarbeitete Daten über eine sichere Verbindung in die Bosch IoT Cloud – zur anschließenden Auswertung durch den Production Performance Manager von Bosch Software Innovations. Weiterhin werden zahlreiche Daten vom Bosch-Rexroth-Stand übermittelt und verarbeitet. Stellvertretend für den Bereich Lineartechnik sind dies etwa Positions- und Beschleunigungsdaten aus dem integrierten Messsystem IMS-A. So lassen sich beispielsweise qualitätsrelevante Kollisionen aufdecken.

Die Live-Demonstration von Status-, Zustands- und Leistungsüberwachung der Maschine erleben EMO-Besucher sowohl bei Bosch Rexroth (Halle 25, Stand D94) als auch bei der Fair Friend Group (FFG), der Pfiffner angehört (Halle 14, Stand G02).
