Lasersensorik: Roboterauge mit Panoramablick

Roboter-Technik Lasersensorik: Roboterauge mit Panoramablick

07.10.2018Redakteur: Jürgen Schreier

Roboter können sich in alle Richtungen bewegen – aber nicht in alle Richtungen sehen. Der patentierte Lasersensor SensePRO der Fraunhofer-Einrichtung für Additive Produktionstechnologien IAPT schafft Abhilfe.

Firmen zum Thema

NovaStor GmbH

Trebing & Himstedt Prozeßautomation GmbH & Co. KG

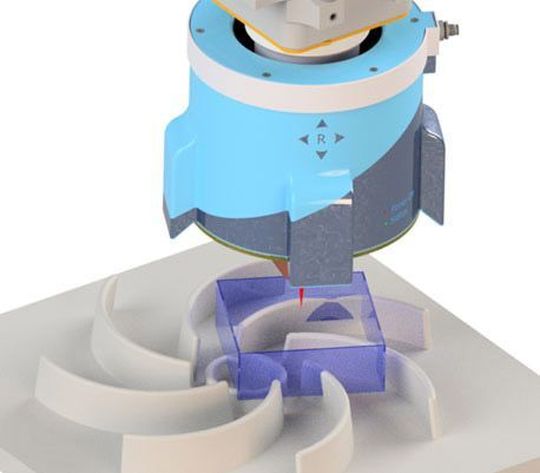

Die innovative SensePRO-Sensorik ermöglicht eine 360°-Rundumsicht für die Prozessführung und Qualitätssicherung.
(Bild: Fraunhofer IAPT)

Wo bin ich? Diese Frage müssen auch Roboter beantworten, wenn sie Werkstücke kleben, schweißen oder Dichtungen verfugen. Nur wenn die Robotersteuerung auf den Millimeter genau weiß, an welcher Stelle sich der Klebe- oder Schweißkopf gerade befindet, ist das Endergebnis präzise. Der Roboter braucht also eine Art Auge. In der Automobilindustrie und vielen weiteren Branchen übernehmen das spezielle Sensoren, die mehrheitlich mit dem Prinzip der Lasertriangulation arbeiten.

Eine Laserdiode wirft eine Linie aus rotem Licht auf das Werkstück. Von dort wird das Licht unter einem bestimmten Winkel reflektiert und weiter in eine Kamera geworfen. Aus der Position, von der das Licht auf den Kamerachip trifft, lassen sich die Position und die Entfernung des Sensors zum Werkstück innerhalb des Koordinatensystems errechnen.

Bestehende Sensoren sind in ihrer Flexibilität begrenzt

Dabei gibt es jedoch ein Problem. "Die bestehenden Sensoren sind durch Abschattungen in ihrer Flexibilität begrenzt, schränken zusätzlich die Bewegungsfreiheit der Robotersysteme ein und führen zu einem hohen Integrationsaufwand", erläutert Mauritz Möller, Abteilungsleiter Fabriksysteme für die additive Fertigung an der Fraunhofer-Einrichtung für Additive Produktionstechnologien IAPT in Hamburg.

Die Höhenmessung klappt bei herkömmlichen Sensoren nur, wenn diese in Bearbeitungsrichtung angebracht sind. Ändert sich bei diesen Sensoren die Bewegungsrichtung des Roboters, bleibt das Auge blind. Die Festlegung auf eine Bearbeitungsrichtung schränkt die Flexibilität der Handhabungssysteme erheblich ein. Die einzigen Alternativen sind die Verwendung mehrerer Sensoren oder zusätzlicher Achsen. Nach heutigem Stand der Technik sind diese lösungen mitunter teurer als der Roboter selbst.

Das Messprinzip des SensePRO ist patentiert

Mauritz Möller hat mit seinen Kollegen Malte Buhr, Vishnuu Jothi Prakash und Julian Weber eine innovative Lösung entwickelt: Der kompakte Sensor namens SensePRO hat einen Durchmesser von 15 Zentimeter und eine eigens entwickelte Auswertesensorik, die einen abschattungsfreien Rundumblick ermöglicht, und erzeugt einen 360°-Messvorhang, der vollkommene Flexibilität bei der Messrichtung bietet.

Fachbuch „Industrieroboter“Der neue Leitfaden „Industrieroboter" unterstützt KMU schrittweise bei der Einführung von Robotersystemen – von der Konzeption und Planung bis hin zur Integration. Dabei werden nicht nur die wichtigsten Grundlagen der Robotertechnik erläutert, sondern auch praktische Methoden vorgestellt, anhand derer bewertet werden kann, ob sich Produkte oder Prozesse durch den Einsatz von Robotern automatisieren lassen. Das Fachbuch „Industrieroboter“ kann hier versandkostenfrei oder als eBook bestellt werden.

Egal wohin sich der Roboter bewegt - immer ist mindestens eine Laserlinie optimal positioniert und liefert genaue Positionsinformationen in die Kamera. Außerdem kommt es nicht zu Abschattungen des Lichts durch kompliziert geformte Bauteile. Dieses Messprinzip ist mittlerweile patentgeschützt. Der Anwender kann den Sensor ohne Integrationsaufwand für alle Robotersysteme vollkommen flexibel und vor allem prozesssicher in Klebe- und Schweißprozessen einsetzen und erreicht so eine bedeutend vereinfachte Prozessführung und Qualitätssicherung.

Intelligentes Thermomanagement sorgt für lange Haltbarkeit

Um über lange Zeit in rauen Produktionsumgebungen arbeiten zu können, enthält der Sensor ein Kühlmodul, das entweder mit Wasser oder Luft arbeitet. Zu diesem Zweck besitzt die optische Bank, auf der die Laserdioden und die Kameras montiert sind, eine interne Kühlstruktur. Diese ist so komplex geformt, dass sie nur im 3D-Druck hergestellt werden kann.

Durch das intelligente Thermomanagement hat der Sensor eine Lebensdauer von vielen Jahre durch. Der Sensor ist so ausgelegt, dass er auf Roboter aller gängigen Hersteller von Kuka bis Fanuc passt und sich für alle denkbaren Einsatzszenarien eignet. Das erlaubt eine einfache Integration in bestehende Fertigungsanlagen.

SensePRO soll voraussichtlich 2021 serienreif sein. In Deutschland werden jedes Jahr etwa 1300 neue Roboter für Schweiß- oder Klebeanwendungen verkauft, die so einen Sensor brauchen.

Für Mauritz Möller und seine Kollegen Malte Buhr, Vishnuu Prakash und Julian Weber ist das Ziel des Projekts, die wirtschaftliche Verwertung von SensePRO beispielsweise in einer Ausgründung zu überprüfen. Dazu haben die vier Innovatoren einen Antrag zur EXIST-Förderung gestellt, der bewilligt wurde. Mit dem EXIST-Programm unterstützt das Bundesministerium für Wirtschaft und Energie Unternehmensgründungen aus Hochschulen und Forschungseinrichtungen mit jeweils bis zu 1 Mio Euro.
