Smart Building Krankenhaus überwacht Gebäudehülle mit vernetzter Lösung

Autor / Redakteur: Armin Kaltenbacher und Daniel Keinath / Jürgen Schreier

Im Bestreben nach mehr Sicherheit vor unerlaubtem Zutritt sowie der automatisierten Überwachung und Steuerung des Gebäudeverschlusses setzt die Haustechnik des Krankenhaus St. Joseph-Stift in Dresden auf ein integriertes System aus Türautomatisierung und Software.

Anbieter zum Thema

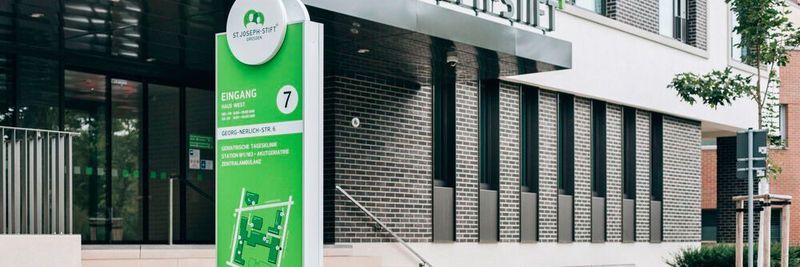

Das 1895 gegründete Krankenhaus St. Joseph-Stift ist eine moderne Einrichtung mit 240 Betten. Es betreut rund 35.000 Patienten pro Jahr und verfügt über Fachkliniken für innere Medizin, Chirurgie, Gynäkologie/Geburtshilfe, Anästhesiologie/ Intensivmedizin/ Schmerztherapie und Orthopädie.
Das 1895 gegründete Krankenhaus St. Joseph-Stift ist eine moderne Einrichtung mit 240 Betten. Es betreut rund 35.000 Patienten pro Jahr und verfügt über Fachkliniken für innere Medizin, Chirurgie, Gynäkologie/Geburtshilfe, Anästhesiologie/ Intensivmedizin/ Schmerztherapie und Orthopädie.
(Bild: Krankenhaus St. Joseph-Stift/Stefanie Albrecht und Elke Johna)

Für die Tür- und Schleusenautomatisierung im Krankenhaus St. Joseph-Stift wird ursprünglich die Visualisierungs- und Steuerungsfunktion der vorhandenen Intercom-Anlage mitverwendet. Aufgrund weiterführender Anforderungen, insbesondere was die Möglichkeiten zeitbasierter Steuerung und der Vereinheitlichung des Datenaustauschs mit einer heterogenen Feldebene anbelangt, offenbart sich der Bedarf nach einer vollumfänglichen Leittechniklösung.

Bildergalerie

Diese besteht in Form von PcVue 12.0. Die Anbindung von Türen und Schleusen verschiedener Hersteller über die Kommunikationsprotokolle OPC, ICX und BACnet schafft eine unmittelbare Vereinheitlichung. Besonders elegant gelöst ist dabei die Anbindung von Türsystemen des Herstellers GEZE über BACnet/IP, da die PcVue-Software über eine spezielle Bibliothek mit Symbolen und Funktionsbausteinen für verschiedene GEZE-Modultypen verfügt. Dank dieser einfachen Integration kann die Anbindung durch den Techniker vor Ort selbstständig durchgeführt werden.

Umkonfiguration des Systems ist jederzeit möglich

PcVue ermöglicht die Abbildung komplexer, gebäudespezifischer Logiken, die aufgrund der vorliegenden Gebäudetopologie notwendig sind. Folgesteuerung und flexible Vernetzungsmöglichkeiten sind in derartigen Szenarien von grundlegender Bedeutung. Gleiches gilt für den speziellen Einsatzzweck eines Notschalters in der Notaufnahme.

Weiterhin muss bei baulichen Veränderungen ein Umbau von Fluchtwegrouten jederzeit möglich sein. Dank der Verwendung einer PcVue-Entwicklerlizenz sowie der intuitiven Konfigurationsoberfläche der PcVue Software und der intensiven Schulung des Personals vor Ort ist den Mitarbeitern der Haustechnik die Umkonfiguration des Systems jederzeit möglich.

Zu den Nutzern des Systems gehören darüber hinaus aber auch medizinisches Personal und Verwaltungspersonal. Über webbasierte Thin-Clients auf 32“-Flachbildschirmen an Pforte und Notaufnahme haben die Mitarbeiter beispielsweise den Status des Gebäudeverschlusses jederzeit im Blick. Zu Randzeiten sind das medizinische Personal der Notaufnahme sowie die Mitarbeiter an der Rezeption berechtigt, bestimmte Alarmierungen selbstständig zu quittieren.

Torsten Klotzsche, Leiter der Haustechnikabteilung, beschreibt die Anforderung an das System unter anderem wie folgt: „Ziel ist es, den Fachabteilungen die tägliche Arbeit zu erleichtern“. Dies ließe sich vor allen Dingen durch eine Entlastung bestimmter Funktionsbereiche erreichen.

Auch seine eigene Abteilung profitiert von den vielfältigen Funktionen des Systems. Dank der seit 2019 bestehenden 100-prozentigen WLAN-Abdeckung des Gebäudekomplexes hat das technische Personal über Notebook und zukünftig Tablet überall und jederzeit Zugriff auf die PcVue-Web-Visualisierung (WebVue), was für mobile Wartungsmitarbeiter einen entscheidenden Vorteil darstellt. Im Technikbereich steht ein weiterer Bildschirm bereit, welcher auch als Alarmmonitor für den Bereitschaftsdienst dient.

Alle Stationen sind untereinander vernetzt

Torsten Klotzsches Vision, „mit überschaubaren Investitionen eine intelligente Ansteuerung neuralgischer Informations- und Steuerungspunkte zu erreichen“, wird die Lösung insofern gerecht, als dass mit einer einfachen und doch flexiblen, zukunftssicheren Architektur die vier Hauptgebäude und vier Nebengebäude der Einrichtung verwaltet werden können. Das Leitsystem besteht aus einem PcVue-Leitrechner für bis zu 65.000 Datenpunkte, fünf Web-Clients und einer Entwicklungs- und Teststation.

Alle Stationen sind untereinander vernetzt, wodurch neue Projektversionen jederzeit erstellt, bereitgestellt und verteilt werden können. Dies geschieht nahezu in Echtzeit, da PcVue-Projekte vor der Bereitstellung nicht kompiliert werden müssen. Daten und Steuerungsbefehle werden aktuell über mehrere verschiedene Kommunikationsprotokolle ausgetauscht, darunter BACnet, OPC, Modbus, KNX und ICX. In die Weboberfläche des Projekts integriert ist auch der WebScheduler, die Lösung für PcVue-eigene und BACnet-basierende Zeitschaltprogramme. Mittlerweile zeigt PcVue auch Statusmeldungen der Intercom-Anlage durch die Verwendung des ICX-Protokolls an.

Anbinden der Türen bringt mehr Transparenz, Komfort und Sicherheit

Das Verschließen der Türen am Abend mal vergessen ist Vergangenheit. Somit bleiben zum Beispiel unerwünschte Besucher draußen, die in so einer Liegenschaft einiges anrichten könnten. Neuerdings werden die Türen ab einer gewissen Zeit mittels Zeitschaltungsprogramm vom System her automatisch verschlossen. Der kontrollierte Einlass von Personen ist durch das Personal jederzeit einfach möglich.
