Von der Feldebene bis in die Cloud Intelligente Sensornetze optimieren Zerspanungsprozesse

| Redakteur: Jürgen Schreier

Zerspanungsprozesse lassen sich mithilfe intelligenter Sensornetzwerke analysieren. Dazu werden Werkzeugrevolver und Tooling mit Sensoren ausgerüstet, die eine Vielzahl von Daten liefern und miteinander kommunizieren. Edge-Computer verarbeiten die Daten in Echtzeit. Spezifische Auswertelogiken reduzieren die Daten, kombinieren sie und übermitteln signifikante Informationen an Auswerteeinheiten. Diese erzeugen ein genaues Bild des Bearbeitungsprozesses.

Firmen zum Thema

Mit sensorgestützten Systemen lassen sich Zerspanungsprozesse besser überwachen und regeln.
Mit sensorgestützten Systemen lassen sich Zerspanungsprozesse besser überwachen und regeln.
(Bild: Sauter)

Die Digitalisierung bietet Maschinenbauern die Möglichkeit, Werkzeugmaschinen zu optimieren und deren Effizienz zu steigern. Allerdings greifen Unternehmen der spanenden Fertigung aus dem Mittelstand bislang noch wenig auf Industrie-4.0-Lösungen zurück. Häufig erfolgt die Regelung von Werkzeugmaschinen manuell oder über binäre Signale. Es fehlen einheitliche Kommunikationsstandards zur einfachen und intelligenten Vernetzung von Maschinen in der industriellen Produktion.

Mit OPC UA herstellerunabhängig Maschinen vernetzen

Das Maschine-zu-Maschine-Kommunikationsprotokoll OPC Unified Architecture (OPC UA) gilt als vielversprechende Lösung, um herstellerunabhängig Maschinen miteinander zu vernetzen und deren Daten sinnvoll zu bündeln. Sauter, Hersteller von Werkzeugrevolvern, B-Achsen, Motorspindeln, Tooling, Rundtischen und Automationslösungen, setzt auf die Weiterentwicklung OPC UA TSN – eine Kombination mehrerer Technologien, die Daten herstellerübergreifend und in Echtzeit mit einem einheitlichen, offenen Standard übertragen. Der Spezialist für Werkzeugträgersysteme will damit eine durchgehende Kommunikation von der Feldebene bis in die Cloud sicherstellen.

Dabei stehen die Informationen nicht nur einem Nutzer, sondern einem Netzwerk aus vielen Teilnehmern zur Verfügung (Publish/Subscribe-Modell). „Die große Herausforderung besteht darin, ein offenes und einheitliches System zu schaffen und die Protokollvielfalt zu beschränken“, erklärt Martin Worch, Leiter Digitalisierung bei Sauter. „Vergleichbar mit IO-Link in der Sensortechnik sind die Schnittstellen eigentlich standardisiert, aber dennoch gibt es zu viele Abweichungen und unterschiedliche Profile.“

Zusätzlich zu OPC UA TSN präferiert das in Metzingen beheimatete Unternehmen das offene Nachrichtenprotokoll MQTT (Message Queuing Telemetry Transport) für die Übertragung von Nachrichten, die nicht zeitkritisch sind. Dabei verbinden sich Sender und Empfänger von Daten kurzzeitig oder als Stream mit einem zentralen Server (Broker). Nachrichten werden nach einem bestimmten Schema übermittelt.

Edge-Computing – ein vielversprechendes Konzept

Edge-Computing ist ein zielführendes Konzept, das eine Verarbeitung großer Datenmengen bei geringen Latenzzeiten ermöglicht. Sensordaten werden direkt oder nahe am Ort ihrer Entstehung verarbeitet, um in Echtzeit aussagekräftige Daten über Maschinenkomponenten und Prozesse zu erhalten. Die Übertragung an ein zentrales Rechenzentrum oder Cloud-Data-Center ist nicht notwendig. Rückmeldungen als Ergebnisse der Datenauswertung erfolgen somit ohne großen Zeitverzug. Datensammler selektieren die Daten und schicken nur ausgewählte Informationen, die für zentrale Prozesse benötigt werden, an die Cloud. Irrelevante Daten werden verworfen.

Edge-Computing ist in der Lage, große Datenmengen bei geringen Latenzzeiten zu verarbeiten.
Edge-Computing ist in der Lage, große Datenmengen bei geringen Latenzzeiten zu verarbeiten.
(Bild: Sauter)

Die dezentrale Datenverarbeitung wird künftig immer mehr an Bedeutung gewinnen, da durch den Einsatz vieler Sensoren in Maschinen und Geräten eine enorme Datenmenge erzeugt wird. Für diese Daten ist weder die vollständige Übertragung noch die längerfristige Speicherung sinnvoll. Für die Umsetzung von Edge-Computing im Bereich der Zerspanung sind Sensoren an den bisher rein mechanischen Komponenten, wie der Schneide, dem Werkzeughalter oder Werkzeugrevolver, notwendig, die wertvolle Prozess- und Statusinformationen liefern.

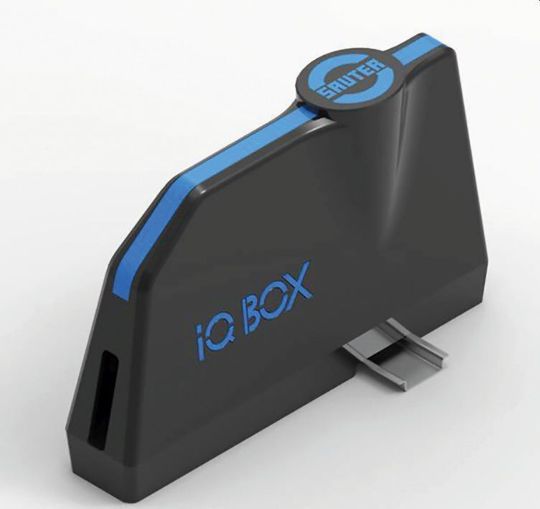

Intelligente Werkzeugrevolver, Werkzeughalter und Werkzeuge, erfassen und sammeln Daten, werten diese aus und leiten sie an eine IQ-Box weiter.
Intelligente Werkzeugrevolver, Werkzeughalter und Werkzeuge, erfassen und sammeln Daten, werten diese aus und leiten sie an eine IQ-Box weiter.
(Bild: Sauter)

In die Werkzeuge und Werkzeughalter sind Datensammler integriert, die mithilfe spezifischer Auswertelogiken unterschiedliche Informationen selektieren, kombinieren und übermitteln. Eine Auswerteeinheit - die Sauter IQ-Box - führt verwertbare Daten der Datensammler zusammen und verarbeitet diese, um ein Gesamtbild zu erstellen.

Einsatz und Bedeutung von Sensorik

Mit sensorgestützten Systemen lassen sich Zerspanungsprozesse besser überwachen und regeln. Die integrierte Sensorik liefert aussagekräftige Daten über Prozesskräfte und -parameter, wie Vibrationen, Drehmomente, Kräfte, Lagertemperaturen usw. Digitale Signale des Revolvers zeigen beispielsweise an, ob die Werkzeugscheibe verriegelt ist, das Werkzeug eingekuppelt ist und ob das Werkzeug im spanenden Eingriff steht. Indem nicht nur der Revolver, sondern auch Werkzeughalter und Werkzeuge mit Sensoren ausgestattet werden, ergibt sich ein intelligentes Sensornetzwerk.

Daten werden somit an mehreren Orten gesammelt und zusammengeführt, um ein möglichst genaues Bild der Bearbeitungsprozesse zu erhalten. Neben den dynamischen Informationen wie Temperatur, Vibration, Rotationsgeschwindigkeit, Moment, Kühlmitteldruck und Kraft sind pseudostatische Informationen wie Betriebsstunden, Bearbeitungshistogramme und die Angabe von aktiven Werkzeugen von großer Bedeutung für die Analyse.

Was machen Datensammler und IQ-Box?

Durch den Zerspanungsprozess hervorgerufene Schwingungen können zu erhöhtem Verschleiß der Werkzeuge, schlechten Oberflächenqualitäten des Werkstückes, Werkzeugbruch oder gar Maschinenschäden führen. Bestimmte Schwingungsmuster lassen Rückschlüsse auf den Zustand der Lager und die Qualität des Bearbeitungsprozesses zu. Sensoren an der Schneide erfassen die Vibrationen sowie weitere Parameter und leiten die Messdaten an Datensammler.

Durch zusätzliche Sensorik im Werkzeughalter wird der Bearbeitungsprozess ebenfalls überwacht. Indem durch die Datensammler eine erste Datenverarbeitung erfolgt, lassen sich bereits interpretierbare Informationen gewinnen, beispielsweise über Werkzeugverschleiß oder Materialfehler im Bauteil. Zusätzlich zu einer reinen Statusangabe zeigt die Auswertung an, ob die gemessenen Bearbeitungskräfte größer sind als die für diesen Prozess zulässigen Werte.

Buchtipp "Data Analytics"

Das Fachbuch bietet einen guten Überblick zu den in Produktion und Logistik anwendbaren Data Mining Algorithmen und stellt konkrete Use Cases vor, die mit diesen Algorithmen umgesetzt werden können.

Mehr erfahren

Daten sind miteinander kombinierbar und stehen häufig in Relation zueinander. Ist beispielsweise über die Sensoren von Werkzeughalter und Revolver ein abnormaler Verlauf des Kühlmitteldruckes messbar, kann dies ein Anzeichen für eine Leckage sein.

Die Sauter IQ-Box gibt nach dem Empfang der Daten aus den Datensammlern eine direkte Rückmeldung. Im Falle einer Grenzwertüberschreitung ergreift entweder eine Logik oder der Bediener gezielt Maßnahmen, ändert zum Beispiel Vorschub oder Drehzahl oder stoppt den gesamten Bearbeitungsvorgang. Intelligente Auswerteeinheiten sind künftig in der Lage, selbstständig Entscheidungen zu treffen, dem Nutzer wichtige Informationen zur Verfügung zu stellen und unwichtige Daten zu unterdrücken. Indem sich das Netzwerk selbst konfiguriert, kann es dynamisch auf unterschiedliche Sensordaten reagieren. Damit bleibt der Verwaltungsaufwand für den Nutzer überschaubar, trotz komplexer Bearbeitungsprozesse mit vielen verschiedenen Werkzeugen und Werkzeughaltern.

Ersatzteile kundenspezifisch bevorraten

Stehen aussagekräftige Daten über Prozesskräfte und -parameter für die Analyse von Bearbeitungsvorgängen zur Verfügung, kann die IQ-Box schnell reagieren. So ist es beispielsweise möglich, die Ursachen für übermäßigen Verschleiß frühzeitig zu identifizieren und Prozesse entsprechend anzupassen. Das intelligente Sensornetzwerk erkennt mögliche Defekte einer Maschine oder Störungen im Prozess, noch bevor sie tatsächlich eintreten. Plötzliche Ausfälle und Stillstandszeiten der Maschinen sind somit vermeidbar. Instandhaltungs- und Wartungsarbeiten lassen sich besser planen, was in einer erhöhten Verfügbarkeit der Maschinen resultiert.

Neben Predictive Maintenance ermöglicht die konsequente Nutzung einer IQ-Box des Metzinger Herstellers einen weiteren zukunftsorientierten Service: Predictive Manufacturing. Da der Austausch von Verschleißteilen perfekt vorbereitet werden kann, ist er sehr schnell durchführbar. Somit lässt sich eine auf den Kunden zugeschnittene Ersatzteilbevorratung realisieren.

Was ist Zerspanung?

Beim Zerspanen beziehungsweise der Zerspanung werden Werkstücke erzeugt, indem überschüssiges Material in Form von Spänen von einem Rohteil abgetragen wird. Nach DIN 8580 gehört es in der Einteilung der Fertigungsverfahren in die Hauptgruppe „Trennen". Dort ist es unterteilt in die Untergruppen „Spanen mit geometrisch bestimmter Schneide" und „Spanen mit geometrisch unbestimmter Schneide". Die spanenden Fertigungsverfahren sind ihrerseits in der DIN 8589 beschrieben.

Das Spanen mit geometrisch bestimmter Schneide zeichnet sich dadurch aus, dass sowohl die Anzahl als auch die Geometrie der Schneiden bekannt ist. Zu den wichtigsten Verfahren dieser Untergruppe gehört das Drehen.

Beim Spanen mit geometrisch unbestimmter Schneide sind Anzahl und Geometrie der Schneiden hingegen nur durch statistische Größen zu beschreiben. Zu dieser Gruppe zählt unter anderem das Schleifen.

Quelle: Institut für Integrierte Produktion Hannover (IPH) gGmbH
