IoT-Praxis Industrie 4.0 zum Anfassen

| Autor: Michael Finkler

Im Zusammenspiel mit der Smart Electronic Factory hat Limtronik, ein Dienstleister für Electronic Manufacturing Services (EMS), eine ERP-Komplettlösung als Schaltzentrale der intelligenten Fabrik aufgebaut. Flexibles Planen und Fertigen wird hier möglich.

Firmen zum Thema

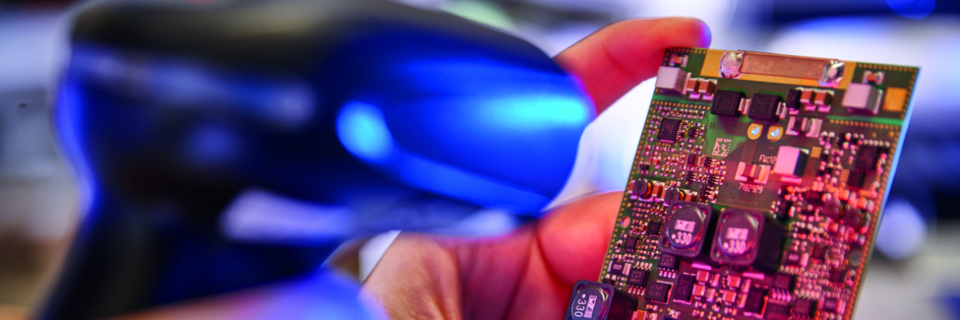

Lückenlose Traceability als Wettbewerbsvorteil
Lückenlose Traceability als Wettbewerbsvorteil
(Quelle: Limtronik GmbH)

Seit der Firmengründung 2010 verzeichnet die Firma aus dem hessischen Limburg an der Lahn ein kontinuierliches Wachstum und mittlerweile sind die EMS-Experten auch im Joint Development Manufacturing (JDM) tätig. In dieser Funktion bauen sie für ihre Kunden aus Industrie, Automobilbranche sowie Medizin- und Sicherheitstechnik maßgeschneiderte Prototypen und übernehmen später auf Wunsch die Serienproduktion.

Das Unternehmen engagiert sich außerdem im Verein Smart Electronic Factory e.V. (SEF). Dort entstehende Konzepte und Szenarien werden im eigenen Unternehmen umgesetzt - unter anderem durch die Kombination intelligenter Technologien mit Lean-Management-Prozessen. Die ERP-Komplettlösung Proalpha kann hierbei als Schaltzentrale der intelligenten Fabrik fungieren.

Einheitliche Plattform für alle Prozesse

„Die Vorgänger-ERP-Lösung hielt den gestiegenen Anforderungen nicht stand und stieß immer mehr an ihre Grenzen”, erinnert sich Geschäftsführer Gerd Ohl. Deshalb wurde nach einer einheitlichen Plattform gesucht, die alle Prozesse entlang der gesamten Wertschöpfungskette steuern kann: vom Einkauf und der Materialwirtschaft über die Produktion und den Vertrieb bis hin zum Finanz- und Rechnungswesen. Gleichzeitig sollte das neue ERP-System das künftige Wachstum im In- und Ausland flexibel unterstützen.

Laut Georgios Giantsios, Geschäftsführer bei Limtronik, lassen sich mit dem neuen ERP-Komplettsystem heute sämtliche Geschäftsprozesse effizient aufeinander abstimmen und bedarfsgerecht steuern, automatisieren und kontrollieren. Dazu tragen unter anderem das integrierte Workflow Management und das Dokumenten Management System (DMS) bei.

In der Produktion stellt die Multiressourcenplanung Advanced Planning and Scheduling (APS) sicher, dass Material, Fertigungsanlagen und Personal optimal eingesetzt werden können. In den verschiedenen Unternehmensbereichen gewährleisten zudem die Business-Intelligence-Cockpits eine hohe Transparenz. „Dadurch haben wir jederzeit den kompletten Überblick über alle wichtigen Zahlen und können schnell die richtigen Entscheidungen treffen”, unterstreicht Gerd Ohl.

Lückenlose Traceability als Wettbewerbsvorteil

Ein ausschlaggebender Punkt bei der Entscheidung war auch die nahtlose Integration mit dem Manufacturing Execution System (MES) von Itac. Denn dieses bildet die Brücke zwischen Produktions- und Planungsebene und ermöglicht unter anderem die lückenlose Rückverfolgbarkeit der verwendeten Bauteile.

Diese Traceability ist eine der größten Herausforderungen für die EMS-Branche. Alle Produkte, alle verwendeten Leiterplatten und die darauf befindlichen Bauteile müssen umfassend rückverfolgt werden können. Wenn später Mängel auftreten, lässt sich die Fehlerquelle damit schnell eingrenzen.

In der Medizintechnik ist Rückverfolgbarkeit sogar gesetzlich vorgeschrieben. Andere Branchen - zum Beispiel die Automobilindustrie - wollen damit bei Reklamationen etwaige Rückrufaktionen nur für die wirklich betroffenen Fahrzeuge starten. „Wer eine lückenlose Traceability nachweisen kann, hat einen klaren Wettbewerbsvorteil”, so Giantsios.

Bei Limtronik werden deshalb sämtliche Zulieferteile beim Wareneingang über einen speziellen Wareneingangstisch gezogen. Dadurch gelangen die notwendigen Traceability-Daten zuerst in das Materialwirtschaftsmodul und dann automatisch in das MES. Pro Verpackungseinheit wird eine eindeutige Nummer erzeugt, die neben anderen Informationen auf einem Etikett steht. Das Etikett wird auf das Gebinde des Bauteils geklebt. In der Fertigung erfasst dann das MES, wo diese Komponenten genau verbaut wurden.

So ist die Lösung in der Lage, auf unterschiedliche Traceability-Anforderungen der Kunden zu reagieren, etwa mit eigenen Seriennummern, der Erfassung geometrischer Daten oder der Bündelung von Baugruppen. Zukünftig sollen im Zuge dieses Industrie-4.0-Konzepts die Auftraggeber mit Limtronik vernetzt werden. Über einen abgesicherten Zugang gelangen sie dann an die entsprechenden Daten im ERP-System. Bei Feldausfällen oder im Servicefall kann dann anhand der Seriennummer festgestellt werden, welche Fehler welche Ursache haben.

Mit Data Mining Fehler vorausschauend erkennen

Die häufigsten Fehler in der Leiterplattenbestückung sind Zinnschluss, ungenaue Positionierung, das Fehlen eines Bauteils und der berüchtigte Tombstone-Effekt. Dieser tritt beim sogenannten Reflow-Löten von elektronischen Bauteilen auf, die sich währenddessen auf der Leiterplatte einseitig aufstellen. Die nach oben stehende Seite ist dann nicht mehr elektrisch kontaktiert, das Bauteil wirkt wie ein Grabstein. Deshalb der englische Name „Tombstone". Um hier wirksam gegensteuern zu können, plant das hessische Unternehmen als nächsten großen Schritt in Richtung Industrie 4.0 ein Datamining-Projekt. „Wir streben einen intelligenten Big-Data-Analytics-Regelkreis an, in dem Qualitäts-, Prozess- und Maschinendaten stetig analysiert werden", erläutert Gerd Ohl. Damit sollen die Qualität weiter gesteigert und die Liefertreue verbessert werden. „Längerfristiges Ziel ist eine produktionsspezifische Vorhersage von Wartungsintervallen für unsere Fertigungsanlagen, die mithilfe eines Algorithmus gesteuert wird“, betont Ohl.

Denn mit dieser vorausschauenden Wartung (Predictive Maintenance) lässt sich sicherstellen, dass der laufende Produktionsvorgang möglichst wenig bis gar nicht unterbrochen werden muss. „Solche Industrie-4.0-Szenarien mit einem flexiblen ERP-System wie Proalpha umzusetzen", so Gerd Ohl, „macht sich schnell bezahlt." Um etwa den Tombstone-Effekt nachträglich zu beheben, fallen Kosten von rund sechs Euro je Leiterplatte an. „In einer Vorserienfertigung kann das bereits Ausgaben von über 30.000 Euro bedeuten", rechnet der Geschäftsführer vor. In bestimmten Fällen potenzieren sich die Kosten leicht auch auf das 10-Fache. Ziel muss daher sein, derartige Produktionsfehler von vornherein zu vermeiden, beziehungsweise zu minimieren.

Dieses Szenario zur Qualitätssteigerung in der Produktion stieß auch auf dem nationalen IT-Gipfel 2017 der Bundesregierung auf große Resonanz. „Es lässt sich einfach auf andere Branchen übertragen und kann im Idealfall durchaus als Standardanwendung für mittelständische Fertigungsbetriebe etabliert werden", hofft Gerd Ohl.

Limtronik sei auf dem Weg zur Industrie 4.0 inzwischen bei der Version 3.8 angelangt und habe für die nächsten Jahre bereits eine Reihe weiterer Digitalisierungsprojekte definiert. „Am Ende werden in unserer Fabrik Maschinen stehen, die sich selbst steuern", blickt der Geschäftsführer in die Zukunft.
