Bluetooth-Modul Höhere Reichweite und Lebensdauer für Wearables

Redakteur: Sebastian Human

Aufgrund der hohen Reichweite und des niedrigen Stromverbrauchs eignet sich das PAN1781 Bluetooth 5 Low Energy-Modul ideal für Wearables. Das Panasonic Gerät ist ab sofort bei Rutronic erhältlich.

Anbieter zum Thema

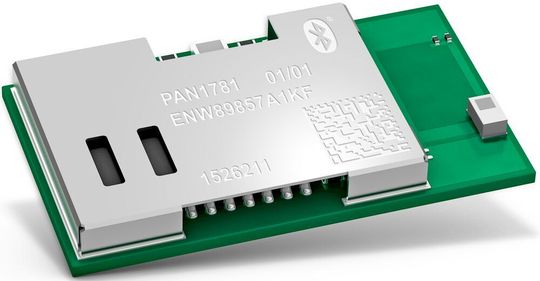

Rutronik erweitert ihr Panasonic Portfolio um das PAN1781 Bluetooth 5 Low Energy-Modul, das aufgrund seiner hohen Reichweite speziell für Wearables geeignet ist.
Rutronik erweitert ihr Panasonic Portfolio um das PAN1781 Bluetooth 5 Low Energy-Modul, das aufgrund seiner hohen Reichweite speziell für Wearables geeignet ist.
(Bild: Rutronik)

Beim PAN1781 handelt es sich um Panasonics neuestes Ultra-Low-Power Bluetooth 5-Modul, das auf dem SoC nRF52820 von Nordic basiert. Aufgrund dessen niedrigen Stromverbrauchs von 4,9mA im Tx- (bei 0 dBm), 4,7mA im Rx-Modus, 0,3μA im System OFF-Modus und 1,2μA mit RTC-Wake-Up soll das Modul besonders für batteriebetriebene Geräte wie Wearables geeignet sein. Für die Datenübertragung unterstützt es außerdem Bluetooth-Mesh-, Thread- und ZigBee-Mesh-Protokolle und bietet sich so für den Einsatz in den Bereichen Smart Home, Industrie, IoT und Medizin an.

Hohe Reichweite und reduzierte Komplexität

Mit einer Datenrate von 2Mbit/s mit dem Hochgeschwindigkeits-PHY LE 2M oder BLE Long Range mit dem kodierten PHY LE mit 500kb/s oder 125kb/s kann es laut Herstellerangaben vor allem für Anwendungen eingesetzt werden, die eine große Reichweite erfordern. Der integrierte Cortex® M4-Prozessor (64MHz) mit 32kB RAM und 256kB Flash für den Stand Alone-Betrieb macht außerdem einen externen Prozessor überflüssig. Das soll vor allem Kosten, Komplexität und Platz im Design reduzieren.

Für die Übertragung größerer Datenmengen stehen LE-Advertising-Erweiterungen bereit. Der Kanalauswahlalgorithmus CSA#2 soll zusätzlich die Leistung in Umgebungen, die starken Störungen ausgesetzt sind, optimieren. Auch will das PAN1781 die Bluetooth-Peilung sowohl über Angle-of-arrival (AoA) als auch Angle-of-departure (AoD) ermöglichen, was es für Tracking-Anwendungen interessant machen kann.

Weitere Eigenschaften im Überblick:

  • SMT-Modul: 15,6mm x 8,7mm x 2mm
  • 128Bit AES/ECB7CCM7AAR Co-Prozessor
  • bis zu 16 Universal-I/Os (GPIOs), 2 SPI, 2 I²C, UART, COMP, QDEC, nRESET
  • USB 2.0 Schnittstelle
  • integrierter Temperatursensor
  • für Betriebstemperaturen von -45°C bis +85°C
