Die vierte Dimension 4D-Druck: Die additive Fertigung trainiert ihre Muskeln

| Autor / Redakteur: Kristina Shea und Tian Chen / Jürgen Schreier

Mit steigender Materialkomplexität, integrierten Teilen und höherer Funktionalität bietet die additive Fertigung völlig neue Anpassungs- und Personalisierungsmöglichkeiten. Während die Industrie eruiert, wie sie den 3D-Druck in ihrem Unternehmen am besten nutzen kann, wird bereits die vierte Dimension erforscht.

Firmen zum Thema

Die Evolution in Richtung funktionaler 4D-Druckteile erschließt völlig neue Einsatzgebiete.
Die Evolution in Richtung funktionaler 4D-Druckteile erschließt völlig neue Einsatzgebiete.
(Bild: ETH Zürich)

Der 4D-Druck basiert auf dem 3D-Druck, berücksichtigt jedoch nicht nur die drei räumlichen Dimensionen, sondern auch die vierte Dimension: die Zeit. 4D-gedruckte Teile werden so gestaltet und positioniert, dass sie sich mit der Zeit in ihrer Form verändern, oder sich sogar als Reaktion auf einen Umweltreiz (z. B. Temperaturschwankungen) selbst antreiben können. Das funktioniert ohne jegliche Elektronik und ohne Steuerung, unter Verzicht auf konventionelle Maschinenelemente oder gar schwere Batterien. Es ist eine neue Art des Denkens und Gestaltens. Wenn Sie glauben, dass sich die Produktentwicklung mit dem Aufkommen des 3D-Drucks verändert, werden Sie nicht umhin kommen, den 4D-Druck als eine Revolution zu betrachten.

4D-Druck ermöglicht völlig neue Funktionalitäten

Der Begriff selbst wurde ursprünglich von Skylar Tibbits in seinem TED-Talk geprägt: Er zeigte die Selbstkonfektionierung von verschiedenen 3D-Druckobjekten, die sich durch Aufquellen von Material in den Fugen von Materialsträngen zu Boxen und Logos selbst umgestalten konnten. Die „Steuerung“ der Teile erfolgte durch kreative Gestaltung des Materials und der Fugen –, um später die Reaktion auf einen bestimmten Umweltimpuls (hier die Wasseraufnahme) hervorzurufen.

Zwar hatte man nun eindrucksvoll einen ersten Proof-of- Concept, bis zur Herstellung funktionstüchtiger Teile und Produkte gab es aber noch einige Probleme zu lösen: die lange Aktivierungszeit in der Größenordnung von Minuten, die mangelnde Präzision der mit handelsüblichen Materialien gedruckten Formen und schließlich die Strapazierbarkeit der Teile.

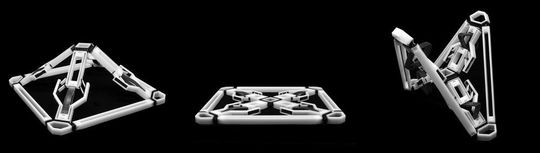

Mitte: Der flache Druck sorgt für minimalen Materialeinsatz und geringe Transportvolumina. Rechts: Die "SMP-Muskeln" lassen weitere Formen entstehen. Links: Der Aktuator überführt das Bauteil in den zweiten Zustand.
Mitte: Der flache Druck sorgt für minimalen Materialeinsatz und geringe Transportvolumina. Rechts: Die "SMP-Muskeln" lassen weitere Formen entstehen. Links: Der Aktuator überführt das Bauteil in den zweiten Zustand.
(Bild: ETH Zürich)

Um die genannten Herausforderungen zu meistern, setzt unsere Forschung auf die jüngsten Fortschritte im 3D-Multimaterialdruck. Ein Ansatz ist das Inkjet-Druckverfahren, auch bekannt als Material-Jetting, ähnlich der Funktionsweise eines Tintenstrahldruckers. Bei diesem Verfahren werden weiche und harte Photopolymere nebeneinander gedruckt, um unterschiedliche Materialhärten innerhalb eines einzigen Druckteils zu ermöglichen.

Es stellte sich heraus, dass diese Polymere ein Formgedächtnis haben, ähnlich den weitgehend bekannten Formgedächtnislegierungen. Diese beiden Eigenschaften – die Möglichkeit, ein hartes Material direkt neben einem weichen Material zu drucken und der Formgedächtnis-Polymereffekt – erlauben es, mithilfe des 4D-Drucks völlig neue Funktionalitäten und Einsatzmöglichkeiten zu erschließen.

Bistabilität: Stabil in zwei Zuständen

Nehmen wir beispielsweise an, wir möchten ein Bauteil entwerfen, das sich von einer ebenen Fläche zu einer Pyramide oder einer noch komplexeren Form restrukturiert: Durch den flachen Druck sinkt zunächst der erforderliche Materialeinsatz, auch ist dementsprechend weniger Transportvolumen nötig. Anschließend entfällt die zur Inbetriebnahme notwendige Montage des Bauteils, da keine beweglichen Baugruppen von Teilen vorhanden sind, die klemmen können.

Der Begriff der Bistabilität kommt aus der Natur – ein Beispiel wäre eine zuschnappende Venusfliegenfalle – und beschreibt eine Struktur, die in zwei Zuständen stabil ist; in diesem konkreten Fall entweder offen oder geschlossen, ähnlich einem Logikgatter in der Elektronik. Das Prinzip der Bistabilität kann in Kombination mit dem Formgedächtnis-Effekt der 3D-Druckobjekte äußerst effektiv genutzt werden: um Teile zu erzeugen, die ihre Form als Reaktion auf einen Umgebungsreiz verändern können und durch das Design auch im zweiten Zustand stabil sind.

Next Industry-ExpertTalk „Pioneering 3D Printing“

Im Zusammenspiel mit Künstlicher Intelligenz, Robotik, Nanomaterialien und anderen exponentiell wachsenden Technologien wird die additive Fertigung in den nächsten Jahren die Zukunft maßgeblich mitgestalten. Als Business-Mover müssen Sie dabei sein – diskutieren Sie beim Next Industry-ExpertTalk „Pioneering 3D Printing“ am 25. Oktober 2018 in Frankfurt am Main mit den Next Industry Experten über Chancen und Herausforderungen der additiven Fertigung profitieren Sie von der hochkarätig besetzten Veranstaltung mit Live-Interviews, Success Stories, Insights, Strategie-Debatten und vielem mehr...

Auch die zu erwartende Formänderung und der zeitliche Ablauf lassen sich vorhersagen. Das Timing der Formänderungen kann durch Anpassung der Kraft, die zur Aktivierung des bistabilen Aktuators benötigt wird, „gesteuert“ werden. Dies wiederum wird durch die Auswahl von aktuell sieben unterschiedlich weichen Materialien gesteuert, die alle in einem einzigen Aufbau verwendet werden können.
